使用环境条件：
1)煤层含水量＜5%; 2)煤矿井下巷道通风良好、支护完好空间。
主要技术参数：
钻杆：直径 73mm、扭矩≥10000N/m；
钻头：直径 95mm；
取样速度：>500 g/min；
额定工作风压：0.55Mpa；
额定工作风量：8～10m3/min（标况）；
额定取样深度：0～120m（地质条件不同有一定差别）；配套钻机要求：可夹持Φ 73mm 钻杆，后置水尾
工作原理：
正常钻进时与目前矿井所用钻进原理相同，
即双壁钻杆内管与环形空间同时进风排渣；
取样时采用反循环钻进原理，即压风由双
壁钻杆环形空间进入，把旋风喷射取样钻
头切削的煤样沿双壁钻杆内管正压吹出，
实现快速取样。
操作程序：
取样装置操作与目前钻具操作基本相同，为了

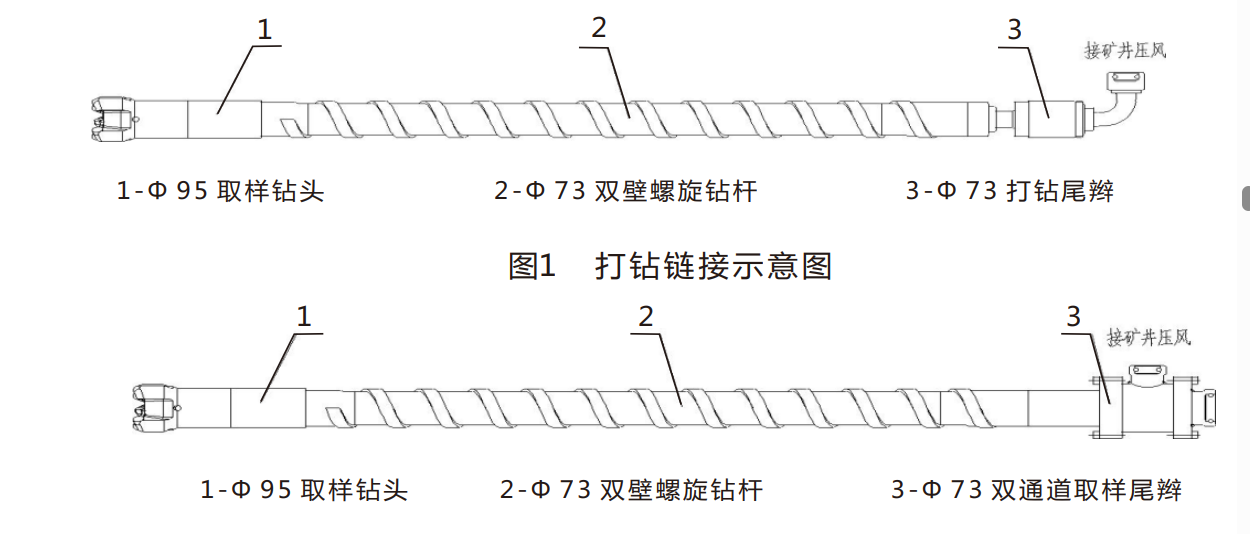

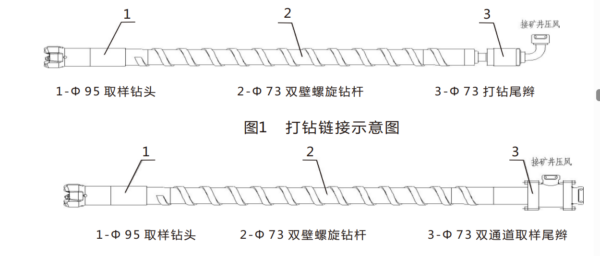

打钻方便设计了打钻尾辫和取样尾辫。打钻链
接方式如图 1 所示和取样如图 2 所示。整套装
置主要由Φ 95 取样钻头、Φ 73 双壁螺旋钻杆、
Φ 73 打钻尾辫、Φ 73 双通道取样尾辫、接样
袋等组成。
